Festo CPX to modułowy system terminali automatyzacji pneumatycznejintegrujący zawory, moduły I/O, safety i fieldbus w jednej platformie na szynie DIN. Wspiera protokoły jak PROFINET, EtherCAT, PROFIBUS. Zapewnia elastyczność, zaawansowaną diagnostykę i wysoką wydajność w instalacjach przemysłowych. Idealny do decentralizacji sterowania w maszynach.

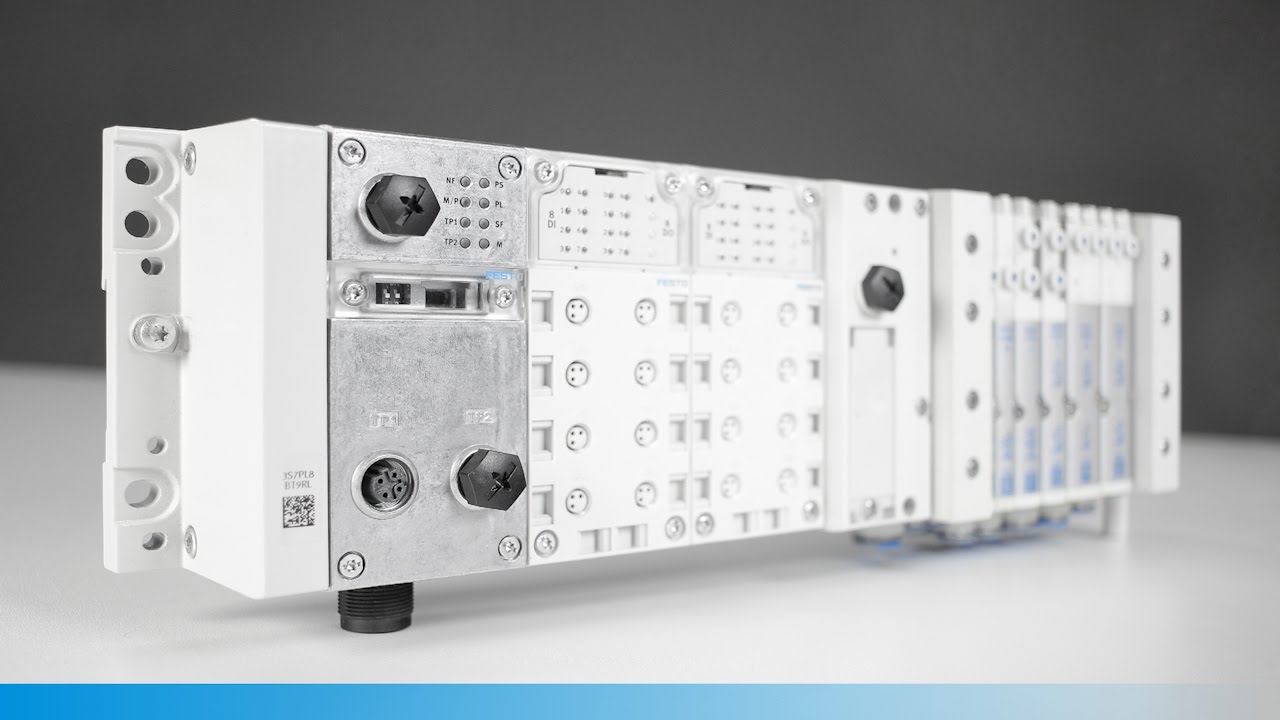

Festo CPX rewolucjonizuje automatyke przemysłową jako modułowy terminal pneumatyczny, umożliwiający zintegrowane sterowanie zaworami, czujnikami i modułami I/O w jednym systemie. Ten zaawansowany system, wprowadzony przez firmę Festo w 1998 roku, pozwala na decentralizację sygnałów (pneumatycznych i elektrycznych), redukując okablowanie nawet o 70% w porównaniu do tradycyjnych instalacji. Jak działa Festo CPX? Poprzez szynę wewnętrzną CPX, która łączy do 235 modułów w jednej obudowie, z komunikacją fieldbus jak Profinet, EtherCAT czy EtherNet/IP. Terminal pneumatyczny Festo CPX integruje presostaty, przepływomierze i zawory MPIL, dając szybką diagnostykę online dzięki LED-om i narzędziom Festo Configuration Tool (FCT).
Za pomocą tego Festo CPX zmniejsza przestoje – badania Festo wskazują na skrócenie czasu montażu o 50% w liniach produkcyjnych. W praktyce, w zakładach automotive jak Volkswagen, system ten steruje sekwencjami spawania i montażu z precyzją poniżej 1 ms.
Jak działa Festo CPX w systemach pneumatycznych?
Terminal pneumatyczny Festo CPX opiera się na modularnej architekturze, gdzie moduł bazowy (np. CPX-E-EC) łączy się z platformą zaworową VTUG. Sygnały z czujników PNP/NPN trafiają do modułów cyfrowych CPX-E-DN, a analogowe – do CPX-E-4AI4AO z rozdzielczością 16 bit. Szyna aluminiowa CPX (o szerokości 18,5 mm na moduł) umożliwia „hot-swapping” bez wyłączania zasilania 24 V DC.
Czy terminal Festo CPX daje się do Industry 4.0? Absolutnie – wspiera IO-Link i OPC UA dla predyktywnej konserwacji. Na przykład, w pakowaniu żywności u Nestlé, Festo CPX optymalizuje cykle napełniania butelek, oszczędzając do 20% energii dzięki zaworom VUVG zintegrowanym .
Główne zastosowania Festo CPX w automatyce przemysłowej:
- Automotive: sterowanie robotami spawalniczymi (np. KUKA z CPX-AP-I).
- Spożywcze: dozowanie i etykietowanie z higienicznymi modułami CPX-FB-AS-i.
- Robotyka: szybkie I/O dla cobotów UR z redukcją latencji poniżej 0,5 ms.
- Farmacja: sterylne stanowiska z atestem FDA dla CPX-E-FB36.
Korzyści z wdrożenia terminala Festo CPX?
W porównaniu do konkurencji jak Siemens ET 200SP, Festo CPX oferuje wyższą gęstość modułów (do 64 I/O na terminal). „Integracja pneumatyki i elektryki w jednym racku to game-changer” – podkreśla raport Festo z 2022 roku. System skaluje się od małych maszyn CNC po hale o powierzchni 10 000 m².
Redukcja błędów instalacyjnych: do 80%. Gdzie daje największy efekt ten terminal pneumatyczny? W branżach z wysoką dynamiką, jak logistyka AGV (Automated Guided Vehicles). Konfiguracja via FCT10 zajmuje średnio 15 minut, a diagnostyka IO-Diag wykrywa usterki w czasie rzeczywistym (np. upływ powietrza >5 l/min).
Pytania i odpowiedzi:
Co to jest szyna CPX? Aluminiowa magistrala transmisyjna dla sygnałów i powietrza.
Czy Festo CPX jest kompatybilny z Beckhoff? Tak, via EtherCAT.
Jakie oszczędności generuje? Do 30% na TCO w 5 lat.
Terminal pneumatyczny Festo CPX stanowi ważny element w nowoczesnej automatyce przemysłowej, umożliwiając modularną integrację zaworów, modułów I/O i systemów komunikacji. Ta zaawansowana platforma pozwala na elastyczne budowanie systemów pneumatycznych, dostosowanych do złożonych procesów produkcyjnych.

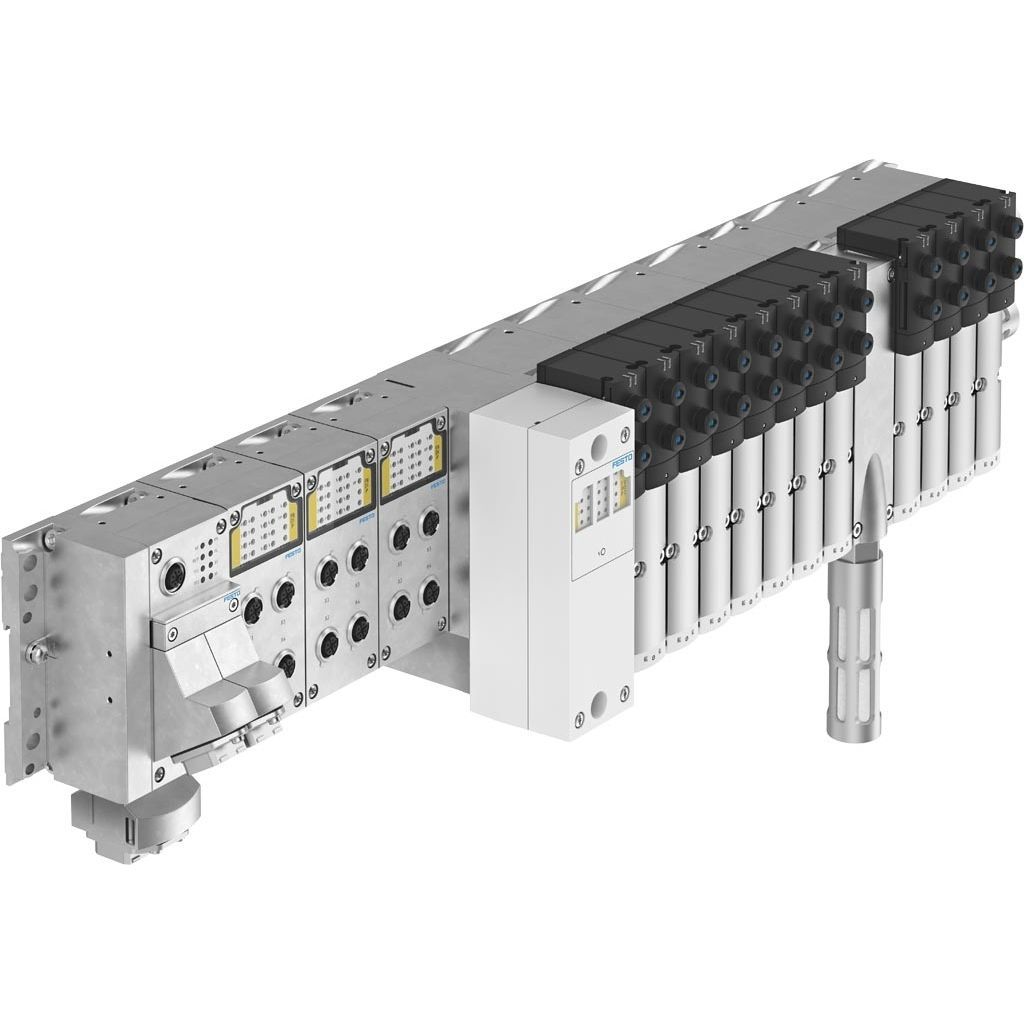

Modułowa budowa terminala pneumatycznego Festo CPX
Terminal pneumatyczny Festo CPX opiera się na szynie bazowej z aluminiowego profilu, która umożliwia montaż do 8 modułów zaworowych VTUG lub VTEM w jednej warstwie. Budowa terminala pneumatycznego Festo CPX obejmuje także moduły elektryczne do 32 wejść/wyjść cyfrowych i analogowych, z obsługą protokołów Profinet, EtherCAT czy IO-Link. System wspiera ciśnienie robocze do 10 bar i przepływ do 2000 l/min, co czyni go świetnym do dynamicznych aplikacji. Zawory elektromagnetyczne o czasie przełączania poniżej 15 ms umożliwiają precyzję ruchów w maszynach.
Podstawowe komponenty i ich funkcje
W terminalu Festo CPX wyróżniają się moduły diagnostyczne, monitorujące temperaturę, ciśnienie i zużycie energii w czasie rzeczywistym. Elektroniczne regulatory ciśnienia VPPM dają powtarzalność na poziomie 0,1%, redukując błędy w pozycjonowaniu cylindrów. Zintegrowany terminal pneumatyczny Festo CPX z fieldbusem upraszcza okablowanie, ograniczając je do jednego kabla komunikacyjnego.
Zastosowania terminala Festo CPX ogólnie przemysłowej
W branżach automotive i opakowaniowych terminal pneumatyczny Festo CPX steruje chwytakami robotów, osiągając cykle do 1000/min bez awarii. Przykładowo, w liniach montażowych Bosch integruje się z PLC Siemens, automatyzując sortowanie elementów z dokładnością 0,01 mm. W food & beverage zapewnia higieniczne wykonanie z atestem FDA. Ta wszechstronność zmniejsza przestoje o 30% wg danych Festo.
Programowanie i konfiguracja modułów pneumatycznych w systemie CPX umożliwia precyzyjne sterowanie procesami automatyki. System modułowy Festo CPX, wprowadzony w 1998 rokuintegruje do 64 modułów na szynie bazowej. Za pomocą tego rozwiązaniu pneumatyka łączy się z fieldbusami jak PROFINET czy EtherCAT.

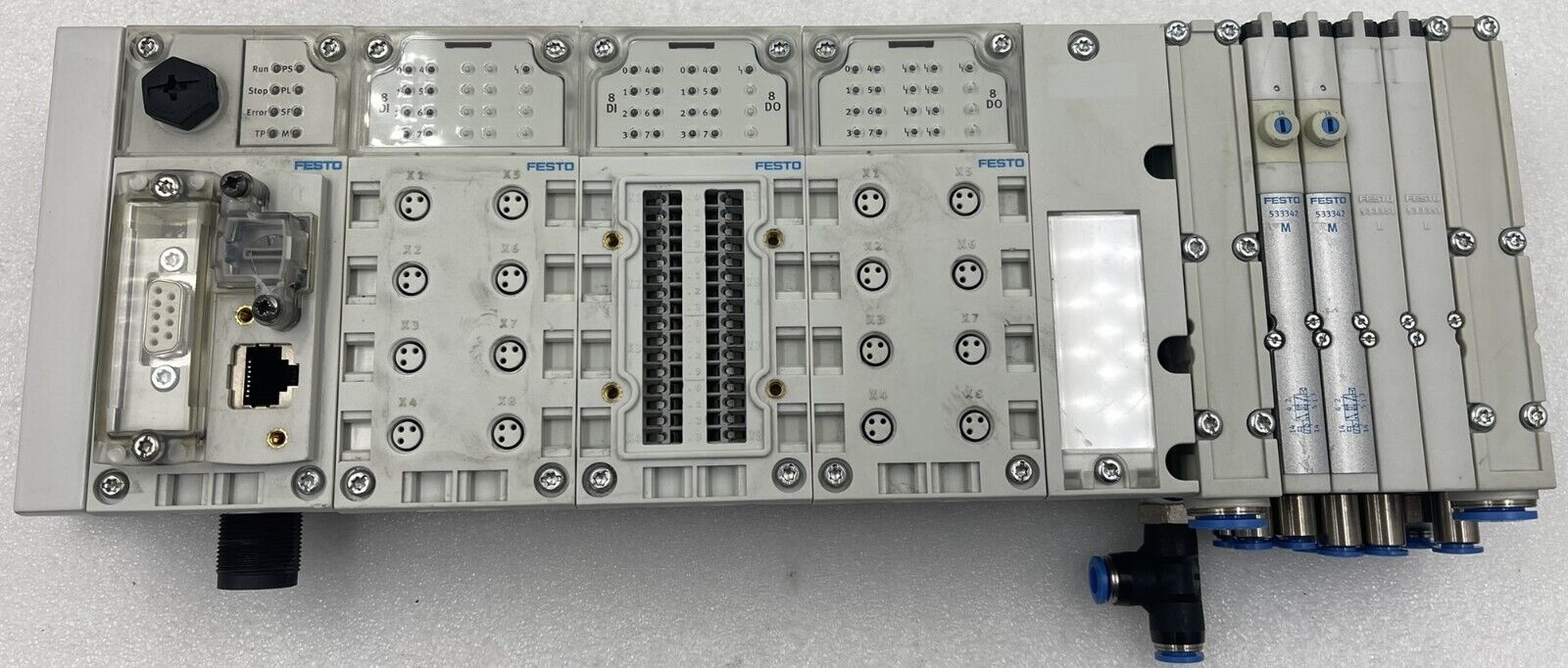

Modułowa budowa i jak skonfigurować moduły pneumatyczne CPX
Terminal CPX składa się z modułów wejść/wyjść, zaworów VTUG i bloków zasilania. Konfiguracja pneumatyczna CPX zaczyna się od wyboru szyny bazowej o długości 17,5 mm na moduł. Użyj oprogramowania Festo Configuration Tool (FCT) wersji 1.4.2 do wizualnego projektowania.
Następnie podłącz terminal do PLC Siemens S7-1500. Adresacja modułów odbywa się automatycznie via adres elektryczny (slot 0-63). Parametryzacja obejmuje cykle taktowania do 1 ms i diagnostykę błędów z kodem LED.
Kroki programowania modułów CPX
- Montaż szyny bazowej CPX-E-EC na profil DIN TS35.
- Instalacja modułu bazowego CPX-E-4AC dla zasilania 24V DC.
- Dodanie modułu I/O CPX-AP-I 8E/8A z 8 wejściami PNP.
- Podłączenie zaworu CPX-M-FB14 dla 4 zaworów monopodstawieniowych.
- Konfiguracja w FCT: import GSDML dla PROFINET (wersja 2.34).
- Ustawienie adresu IP: 192.168.1.100 dla modułu EtherCAT.
- Test diagnostyki: odczyt statusu błędów via Festo Device DT.
- Programowanie w TIA Portal: mapowanie zmiennych I/O do DB1.
W praktyce programowanie i konfiguracja modułów pneumatycznych w systemie CPX skraca czas commissioning o 30%. Moduł CPX-EC-MC obsługuje prędkości do 10 Mb/s. Integracja z MES podnosi efektywność linii produkcyjnych o 25%.
| Moduł | Wejścia | Zawory | Fieldbus |
|---|---|---|---|
| CPX-AP-I | 8/8 | – | PROFINET |
| CPX-FB14 | – | 14 | EtherCAT |
| CPX-MC | 16/16 | – | CANopen |
| CPX-EC | 4/4 | 8 | DeviceNet |
Diagnostyka błędów zaworów pneumatycznych CPX stanowi podstawę efektywnej konserwacji w automatyce przemysłowej. Systemy Festo CPX, modułowe i wszechstronne, często wykazują awarie związane z ciśnieniem pneumaticznym lub sterowaniem elektrycznym. Szybka identyfikacja usterek zmniejsza przestoje – według raportu Festo z r., aż 35% problemów wynika z zabrudzeń lub zużycia uszczelek.
Jak rozpoznać typowe objawy awarii w modułach CPX?
Ważnym krokiem w diagnostyce błędów zaworów pneumatycznych CPX jest wizualna inspekcja: szukaj wycieków oleju (nawet mikroskopijnych) lub deformacji membran. Podłącz multimeter do złączy MPI – brak sygnału poniżej 24 V DC wskazuje na przerwę w okablowaniu. Sprawdź kod błędu na wyświetlaczu ET 200SP: E101 oznacza przegrzanie, wymagające natychmiastowego chłodzenia.
Rozwiązywanie problemów z zaworami CPX: przydatne kroki
Gdy zawór nie reaguje na sygnał – przetestuj solenoid za pomocą testera Festo: impuls 5-10 ms powinien wywołać skok tłoczka. Zastąp filtr powietrza, bo zanieczyszczenia (pył o granulacji >5 µm) blokują 25% przepływów w systemach CPX. Użyj oprogramowania Festo Configuration Tool do kalibracji: ustaw parametry P/Q (ciśnienie/przepływ) na 6 bar ±0,5.
Wymiana zaworu CPX (typ VUVG) trwa średnio 15 minut: odłącz przewody pneumatyczne (użyj klipsa QuickStar), potem elektryczne. Skonfiguruj moduł zastępczy via IO-Link: adres 0x01 dla slave’a. Wystrzegaj się – jak radzą specjaliści – pracy pod ciśnieniem powyżej 10 bar, co grozi eksplozją (norma ISO 4414).
Diagnostyka kończy się logowaniem danych w CPA: archiwizuj trendy ciśnienia z ostatnich 7 dni, by przewidzieć kolejne usterki.
