Filtr i odwadniacz do sprężonego powietrza usuwa z instalacji cząstki stałe, olej oraz skroploną wodę. Zbudowany jest z obudowy, wkładu filtracyjnego i separatora kondensatu, który oddziela zanieczyszczenia w czasie przepływu powietrza. Dobór urządzenia zależy od wydajności sprężarki, ciśnienia roboczego, wymaganej klasy czystości oraz średnicy przyłączy. Częste opróżnianie odwadniacza i wymiana wkładu umożliwiają skuteczną pracę.
Sprężone powietrze zasila siłowniki, zawory, narzędzia pneumatyczne i układy automatyki, lecz w czasie sprężania oraz schładzania pojawia się w nim wilgoć, olej i pył.
Zanieczyszczenia przyspieszają zużycie uszczelnień, powodują korozję przewodów, zakłócają pracę zaworów i pogarszają jakość malowania lub obróbki. Filtr oraz odwadniacz tworzą podstawowy układ uzdatniania medium, stosowany podobnie jak w małych instalacjach warsztatowychi w rozbudowanych sieciach przemysłowych. Dobór tych elementów powinien uwzględniać parametry sprężarki, punkt poboru, wymagania odbiorników i klasę czystości określoną według ISO 8573-1. Sam napis „do sprężonego powietrza” nie wystarcza do prawidłowego dopasowania urządzenia.
Jak filtr i odwadniacz usuwają zanieczyszczenia?
Odwadniacz, nazywany także separatorem kondensatu, oddziela przede wszystkim ciekłą wodę i większe krople oleju. W modelach wirowych powietrze zostaje wprawione w ruch obrotowy.
Siła odśrodkowa kieruje cięższe cząstki na ścianki, skąd spływają do zbiornika. Oczyszczone medium płynie dalej, a kondensat usuwa się przez spust ręczny, półautomatyczny albo automatyczny. Filtr mechaniczny zatrzymuje cząstki stałe na wkładzie włóknistym, spiekanym lub siatkowym. Filtr koalescencyjny ma dokładniejszą strukturę: łączy drobne aerozole olejowe i wodne w większe krople, które można odprowadzić. Filtr z węglem aktywnym redukuje opary oleju i zapachy, ale nie zastępuje separatora ani filtra pyłowego. Zbyt zabrudzony wkład zwiększa spadek ciśnienia, dlatego konieczna jest kontrola manometru różnicowego i terminowa wymiana elementu.
Kryteria doboru do instalacji pneumatycznej
Przed zamówieniem urządzenia należy sprawdzić trzy grupy parametrów:
- Przepływ i ciśnienie – wydajność nominalna filtra powinna być większa od maksymalnego poboru, a ciśnienie robocze musi obejmować ciśnienie sprężarki z odpowiednim zapasem.
- Stopień filtracji – filtr wstępny usuwa większe cząstki, koalescencyjny chroni precyzyjne odbiorniki, a węglowy stosuje się przy wymaganiu powietrza bez oparów oleju.
- Warunki montażu – należy dopasować średnicę przyłączy, kierunek przepływu, zakres temperatur, sposób spustu oraz dostęp do serwisu.
| Element | Usuwane zanieczyszczenia | Typowe zastosowanie | Obsługa |
|---|---|---|---|
| Odwadniacz wirowy | Woda i duże krople oleju | Instalacja główna | Spust kondensatu |
| Filtr mechaniczny | Pył i cząstki stałe | Ochrona narzędzi | Wymiana wkładu |
| Filtr koalescencyjny | Aerozole wody i oleju | Automatyka, lakierowanie | Kontrola spadku ciśnienia |
| Filtr z węglem aktywnym | Opary oleju i zapachy | Procesy wymagające czystego powietrza | Częsta wymiana wkładu |
Odwadniacz montuje się najczęściej przed filtrami dokładnymi, możliwie blisko zbiornika lub punktu, w którym powietrze zostało schłodzone.
Korpus należy instalować zgodnie z oznaczeniem przepływu, a zbiornik ustawić pionowo. Woda zgromadzona w filtrze nie może pozostawać bez kontroli, ponieważ przy przepełnieniu zostanie porwana do dalszej części instalacji.

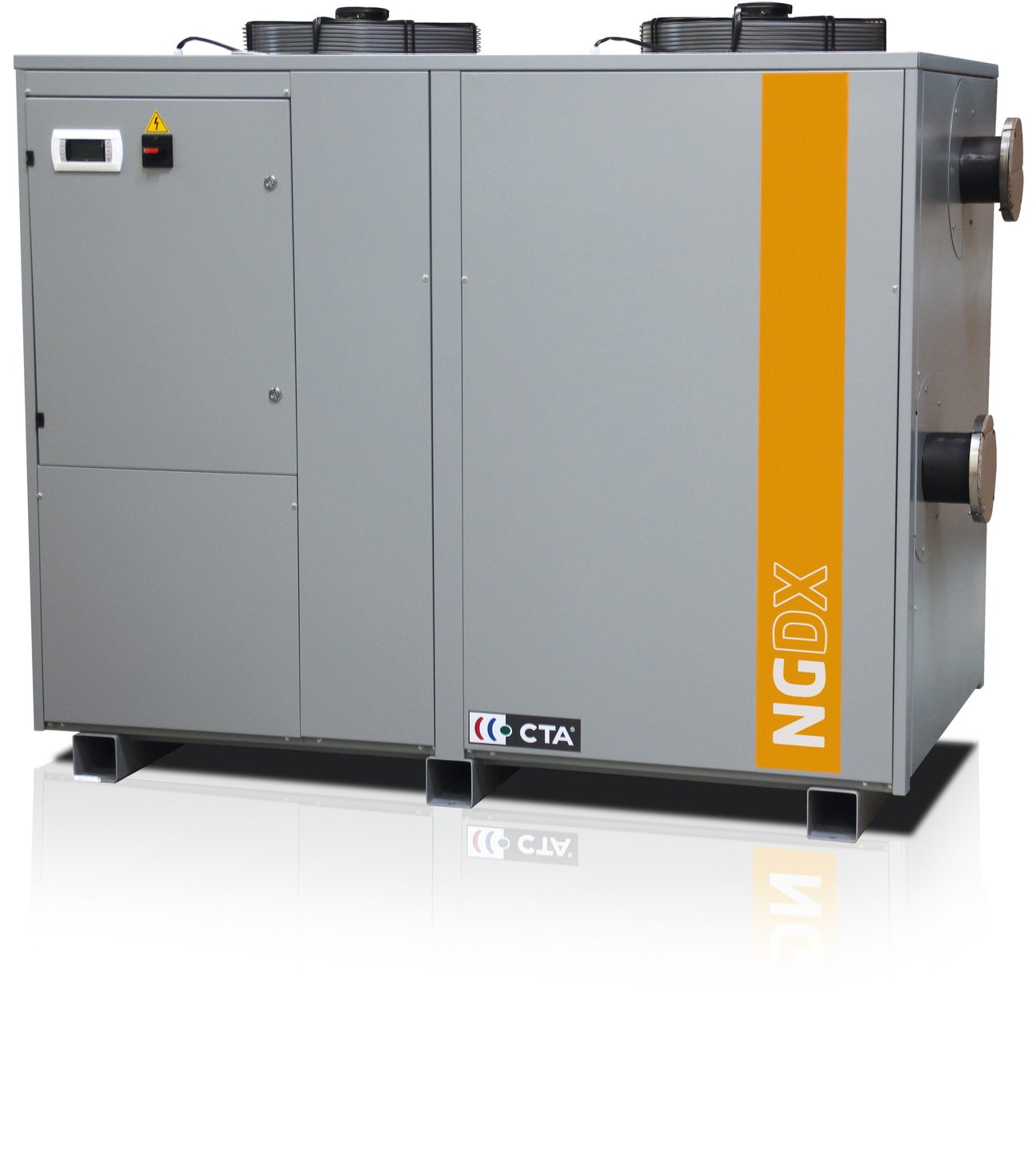

W układach o wysokich wymaganiach sam filtr i separator mogą nie wystarczyć. Gdy potrzebny jest niski punkt rosy, stosuje się także osuszacz ziębniczy albo adsorpcyjny. Filtracja usuwa zanieczyszczenia z medium, jednak osuszacz ogranicza zawartość pary wodnej – są to różne funkcje, których nie należy utożsamiać.
Mechanizm separacji w korpusie filtra

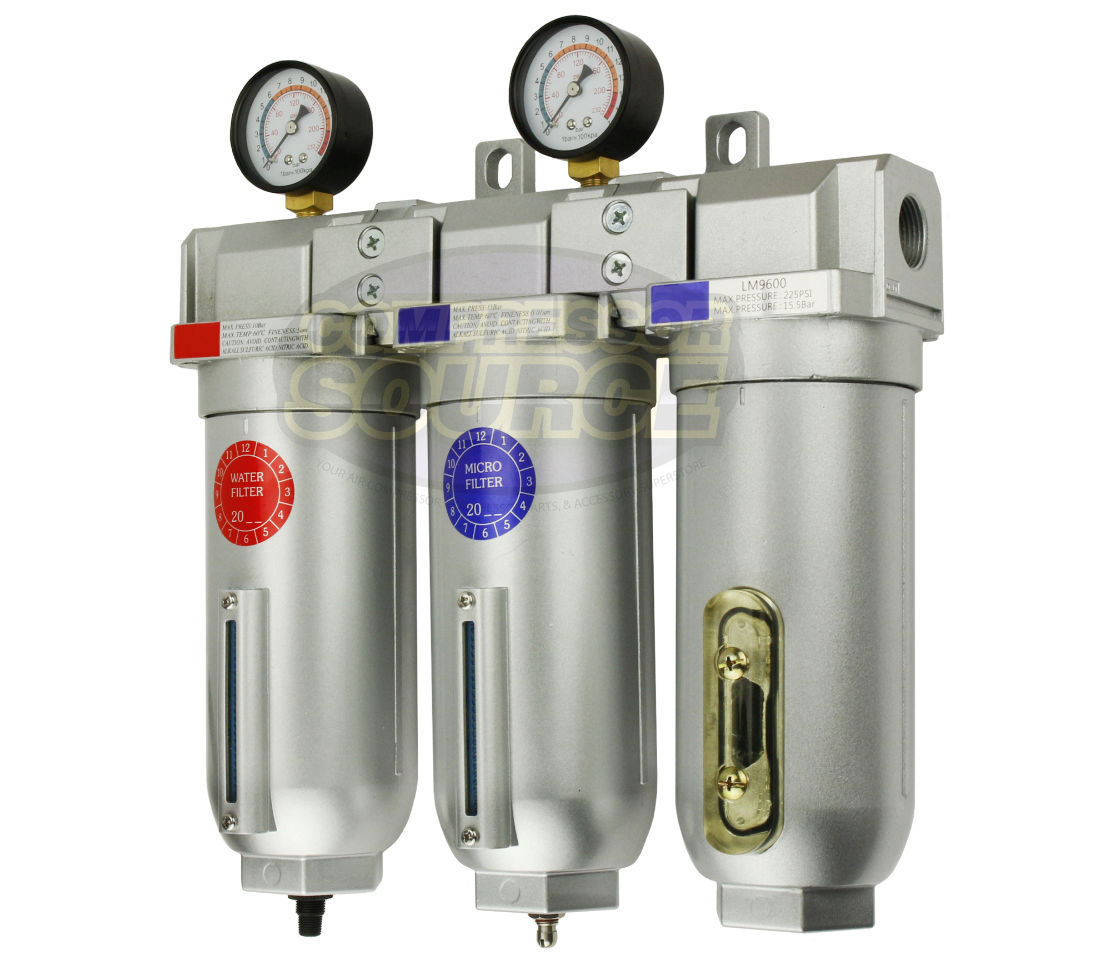

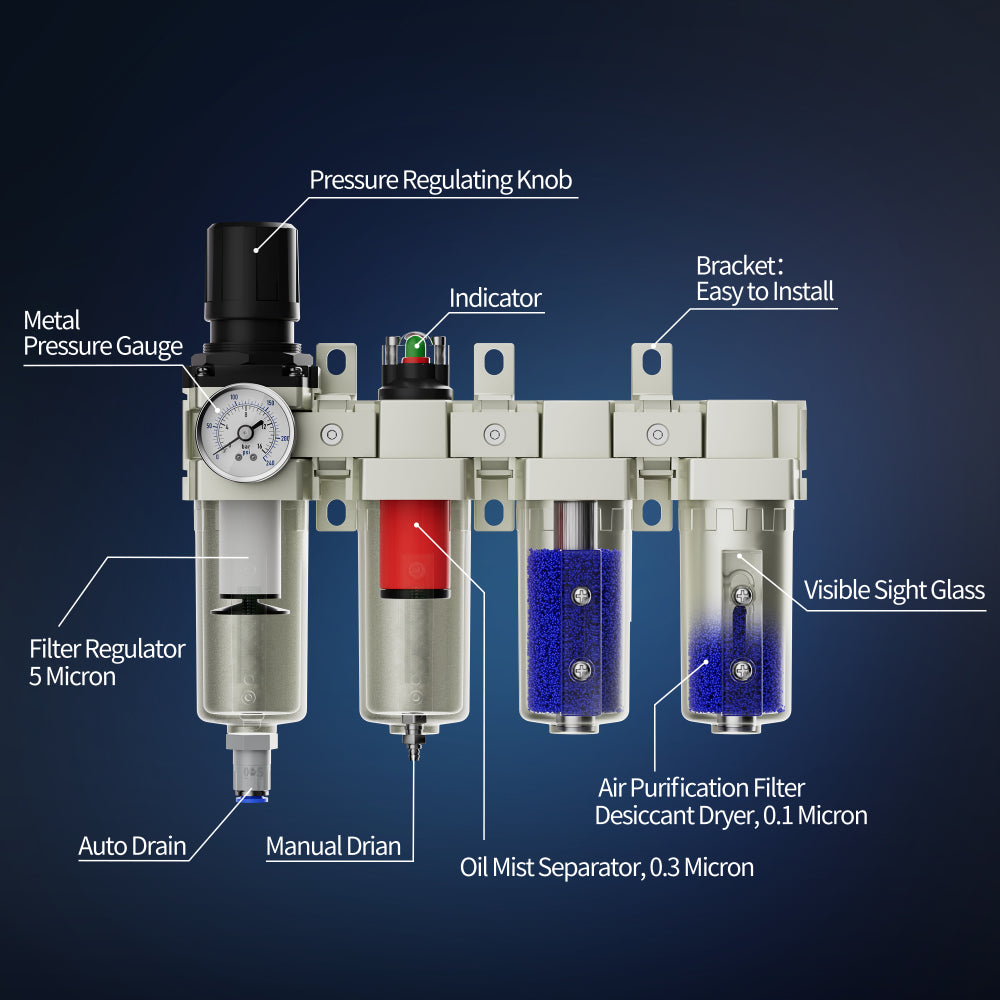

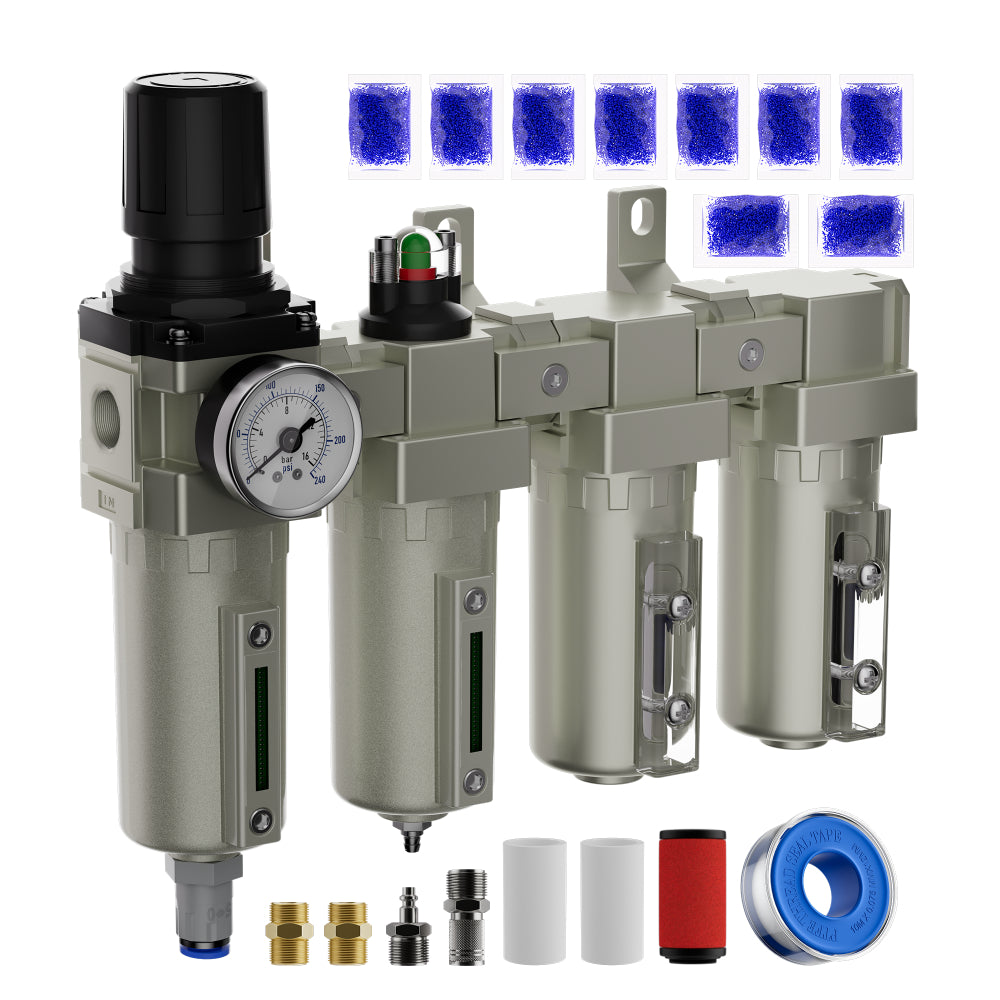

Filtr do sprężonego powietrza składa się z korpusu, przyłączy, elementu filtracyjnego, uszczelnień oraz dolnej komory, w której gromadzą się oddzielone zanieczyszczenia. Korpus wykonuje się najczęściej z aluminium, tworzywa technicznego lub stali nierdzewnej.
Przezroczysta osłona ułatwia kontrolę poziomu kondensatu, jednak metalowa zapewnia większą odporność mechaniczną i temperaturową.
Powietrze wpływa do króćca wejściowego i trafia na przegrodę albo element kierujący strumień. W odwadniaczach wykorzystuje się często ruch wirowy: cięższe krople wody, oleju i większe cząstki stałe są odrzucane na ścianki siłą odśrodkową, po czym spływają do dolnej części obudowy. Następnie częściowo oczyszczony strumień zmienia kierunek i przepływa ku górze, przez strefę oddzielającą kondensat od powietrza. Największą skuteczność uzyskuje się wtedy, gdy prędkość przepływu jest zgodna z zakresem określonym przez producenta. Zbyt szybki strumień porywa krople z powrotem do instalacji, a zbyt mały może pogarszać działanie separatora wirowego. W filtrze cząstki przechodzą przez włókninę, spiekany materiał porowaty albo membranę. Filtry koalescencyjne łączą drobne aerozole olejowe i wodne w większe krople, które spływają na dno. Filtry dokładne zatrzymują cząstki dzięki filtracji powierzchniowej i objętościowej.
Element filtracyjny musi być zamontowany zgodnie ze wskazanym kierunkiem przepływu. Jego zatkanie zwiększa różnicę ciśnień między stroną wejściową i wyjściową, ograniczając wydajność odbiorników pneumatycznych. Manometr różnicowy lub wskaźnik serwisowy sygnalizuje moment wymiany wkładu.
Jak przebiega przepływ przez odwadniacz?
W odwadniaczu powietrze po schłodzeniu lub sprężeniu zawiera kondensat, dlatego kieruje się je najpierw do komory separacyjnej.
Łopatki, przegrody albo specjalny wirnik nadają mu ruch obrotowy. Krople osadzają się na ściankach i spływają do zbiornika, a suchsze powietrze opuszcza urządzenie przez centralny kanał wylotowy.
Jak działa odpływ kondensatu?
Kondensat usuwa się ręcznie, półautomatycznie albo automatycznie. W odpływie pływakowym poziom cieczy unosi pływak, który otwiera zawór bez ciągłego uchodzenia powietrza. Odpływ czasowy uruchamia zawór w zaprogramowanych odstępach, lecz może powodować straty sprężonego powietrza. W odpływie pojemnościowym czujnik reaguje na określony poziom cieczy i otwiera zawór tylko wtedy, gdy jest to potrzebne. Przewód odprowadzający powinien mieć odpowiednią średnicę, spadek i zabezpieczenie przed zamarzaniem.
Zanieczyszczony zawór może pozostać zamknięty, powodując zalanie komory, albo otwarty, prowadząc do stałego wycieku. Separatory wyposażone w filtr wstępny ograniczają ryzyko zablokowania mechanizmu przez rdzę, osad i cząstki oleju.
Dobór filtrów i odwadniaczy do sprężonego powietrza wymaga oceny parametrów instalacji, jakości medium oraz warunków pracy.
Kryteria doboru filtrów i odwadniaczy do sprężonego powietrza
Podstawą jest określenie maksymalnego przepływu, ciśnienia roboczego i temperatury powietrza.
Typowe kryteria techniczne obejmują:
- nominalny i maksymalny przepływ powietrza,
- zakres ciśnienia roboczego oraz ciśnienie dopuszczalne,
- średnicę i rodzaj przyłączy,
- oczekiwaną klasę filtracji cząstek stałych,
- skuteczność usuwania aerozoli olejowych i wody,
- początkowy oraz dopuszczalny spadek ciśnienia,
- rodzaj odprowadzania kondensatu i wymagania serwisowe.
Filtr wstępny zatrzymuje większe cząstki i krople wody, filtr koalescencyjny usuwa drobne aerozole olejowe, a filtr z węglem aktywnym ogranicza zawartość oparów oleju i zapachów.
Filtry koalescencyjne powinny pracować za separatorem wody, ponieważ ich skuteczność i trwałość zależą od ilości doprowadzonego kondensatu.
| Element | Usuwane zanieczyszczenia | Typowe zastosowanie | Uwagi eksploatacyjne |
|---|---|---|---|
| Separator wody | Woda ciekła, krople | Przygotowanie powietrza ogólnego | Nie usuwa efektywnie aerozoli olejowych |
| Filtr wstępny | Cząstki stałe, większe krople | Ochrona dalszych stopni | Niski spadek ciśnienia |
| Koalescencyjny | Olej, mgła wodna, pył drobny | Automatyka i malowanie | Wymaga prawidłowego kierunku przepływu |
| Węglowy | Opary oleju, zapachy | Procesy wymagające czystego powietrza | Nie zastępuje filtra pyłowego |
Odwadniacz pływakowy daje efekt przy stałej obecności kondensatu, jednak zawór czasowy usuwa go cyklicznie, lecz może powodować straty sprężonego powietrza. W instalacjach o zmiennym obciążeniu korzystny jest odwadniacz bezstratny, otwierający odpływ wyłącznie po zgromadzeniu określonej ilości kondensatu.
Dobór filtracji zależy od wymaganej klasy czystości powietrza według ISO 8573-1, rodzaju odbiorników oraz jakości powietrza zasysanego przez sprężarkę. Zanieczyszczenia obejmują cząstki stałe, kondensat wodny, olej w postaci aerozolu i pary, a także mikroorganizmy. Nie istnieje jeden uniwersalny filtr do całej instalacji. Na głównym przewodzie najczęściej stosuje się filtr wstępny, który zatrzymuje rdzę, pył i większe krople wody. Za nim montuje się filtr koalescencyjny, usuwający drobny aerozol olejowy oraz wilgoć.
Jeżeli odbiorniki wymagają bardzo czystego medium, układ uzupełnia filtr dokładny albo filtr z węglem aktywnym. Ważna jest także separacja kondensatu przed filtrami, ponieważ nadmiar cieczy skraca ich żywotność i zwiększa spadek ciśnienia.
Jaki stopień filtracji wybrać do instalacji sprężonego powietrza?
W instalacjach ogólnoprzemysłowych często daje efekt układ z filtrem wstępnym o dokładności około 5-10 µm oraz filtrem dokładnym 1 µm. Narzędzia pneumatyczne najczęściej nie potrzebują filtracji absolutnej, lecz potrzebują wydajnego usuwania wody i oleju.
Zbyt gęsty filtr zamontowany bez uzasadnienia podnosi koszty eksploatacji i powoduje niepotrzebny spadek ciśnienia. Dla malowania natryskowego, aparatury pomiarowej i zaworów precyzyjnych stosuje się filtrację koalescencyjną, często na poziomie 0,01 µm dla aerozoli. Nie znaczy to jednak zatrzymywania wszystkich cząstek o takiej średnicy – parametr odnosi się do określonego mechanizmu separacji i skuteczności filtra.
Kiedy potrzebny jest filtr 0,01 µm lub filtr z węglem aktywnym?
Filtr 0,01 µm wybiera się tam, gdzie śladowe ilości oleju i wilgoci mogłyby zakłócić proces. Powinien być poprzedzony filtrem zgrubnym, ponieważ jego delikatne medium szybko się zatyka. Za filtrem koalescencyjnym można zastosować adsorber z węglem aktywnym, gdy wymagane jest usunięcie par oleju i zapachów, na przykład przy produkcji spożywczej, farmaceutycznej lub elektronice. O doborze stopnia filtracji decyduje nie sama średnica porów, lecz wymagana klasa czystości, przepływ oraz dopuszczalny spadek ciśnienia. Należy sprawdzić wydajność filtra przy rzeczywistym przepływie, kierunek montażu, rodzaj automatycznego spustu kondensatu i dostępność wkładów zamiennych. Przewymiarowanie korpusu ogranicza straty ciśnienia, jednak zbyt mały filtr może zdławić instalację.
